آلة التشكيل بالنفخ للهيكل الخاص هي آلة التشكيل بالنفخ التي تستخدم الألواح والمواد المنصهرة والفراغ البارد مثل parison لنفخ الجسم المجوف بالقولبة ذات الشكل والغرض الخاصين.نظرًا للأشكال والمتطلبات المختلفة للمنتجات المنتجة ، فإن هيكل آلة التشكيل بالنفخ مختلف أيضًا.
يمكن تقسيم توفير الطاقة لآلة التشكيل بالنفخ إلى جزأين: أحدهما جزء الطاقة والآخر جزء التسخين.
توفير الطاقة في جزء الطاقة:يستخدم معظمهم محولات التردد.تتمثل طريقة توفير الطاقة في توفير استهلاك الطاقة المتبقي للمحرك.على سبيل المثال ، الطاقة الفعلية للمحرك هي 50 هرتز ، لكنك في الواقع تحتاج فقط إلى 30 هرتز في الإنتاج.سوف يتم إهدار تلك الاستهلاك الزائد للطاقة.محول التردد هو تغيير خرج الطاقة للمحرك لتحقيق تأثير توفير الطاقة.
توفير الطاقة لجزء التسخين:يعتمد معظم توفير الطاقة لجزء التسخين سخان كهرومغناطيسي ، ومعدل توفير الطاقة حوالي 30٪ - 70٪ من ملف المقاومة القديم.
تم تصميم آلة تصنيع الزجاجات الأوتوماتيكية بالكامل ABLB75 خصيصًا للزجاجات الكيماوية البلاستيكية ، والزجاجات الطبية ، وزجاجات زيت التشحيم ، وزجاجات مستحضرات التجميل ، والزجاجات البلاستيكية الصغيرة الأخرى التي لا يزيد حجمها عن 5 لترات.
1. منتجات مناسبة
0 ~ 5L HDPE ، زجاجات PP
التطبيقات:زجاجات الحليب وحاويات عبوات الطعام والجرار والزجاجات الكيماوية ،
زجاجات المزلقات ، الزجاجات المنزلية ، زجاجات المنظفات / الشامبو ، زجاجات الزيت.
2. المحطة
يمكن أن تكون هذه الآلة مزدوجة المحطة أو محطة مفردة ، وهذا يعتمد على متطلبات الإخراج الخاصة بك.
3. يموت الرأس
هذا الجهاز عند استخدامرئيس يموت واحد، يمكن صنع زجاجات 2 لتر إلى 5 لتر ،
، يمكن أيضًا تغيير رأس القالب إلىرأس يموت مزدوج.
رأس يموت واحد (2 ~ 5 لتر)
رأس يموت مزدوج (0 ~ 2 لتر)
يستغرق تغيير نظام رأس القالب حوالي 1.5 ~ 3 ساعات ، وهذا يشمل أيضًا وقت التسخين.
4-العفن -ألومنيوم 7075 # نحاس بريليوم مدرج
أفضل مادة لقولبة النفخ ، قالب الألمنيوم له تبريد جيد ، ونحاس البريليوم متين للغاية أيضًا.
(نوفر أيضًا مواد S50c و P20 و S136 لتختار منها ، يمكن أن يكون القالب تلقائيًا أو بدون تجفيف تلقائي.)
5. نظام التحكم MOOG 100 Point Parisonهو برنامج لتغيير سماكة الباريسون ، حيث يتم بثق البلاستيك من رأس القالب ، يمكن للبرمجة:
1.قلل من استخدام البلاستيك
2.تحسين توزيع سمك الجدار
3.تقليل وقت التبريد
هل يتعين علينا استخدام نظام MOOG parison؟
لا ، لدينا أيضًا العديد من العملاء الذين لا يستخدمونهمموجنظام التحكم parison ، كما هو الحال في رأس القالب الخاص بآلتنا ، يمكننا أيضًا ضبط فجوات القالب يدويًا ، والتي يمكن من خلالها أيضًا التحكم في سمك ووزن الزجاجات.
موجهو أكثر دقة ، وأكثر سهولة لإجراء الضبط.يعتمد ذلك أيضًا على طلبات العملاء والأسواق النهائية.
ولكن بالنسبة لبعض عناصر التشكيل بالنفخ المصممة خصيصًا وآلات التشكيل بالنفخ من نوع التراكم ،موجلا غنى عنه ، يجب استخدامهموج.

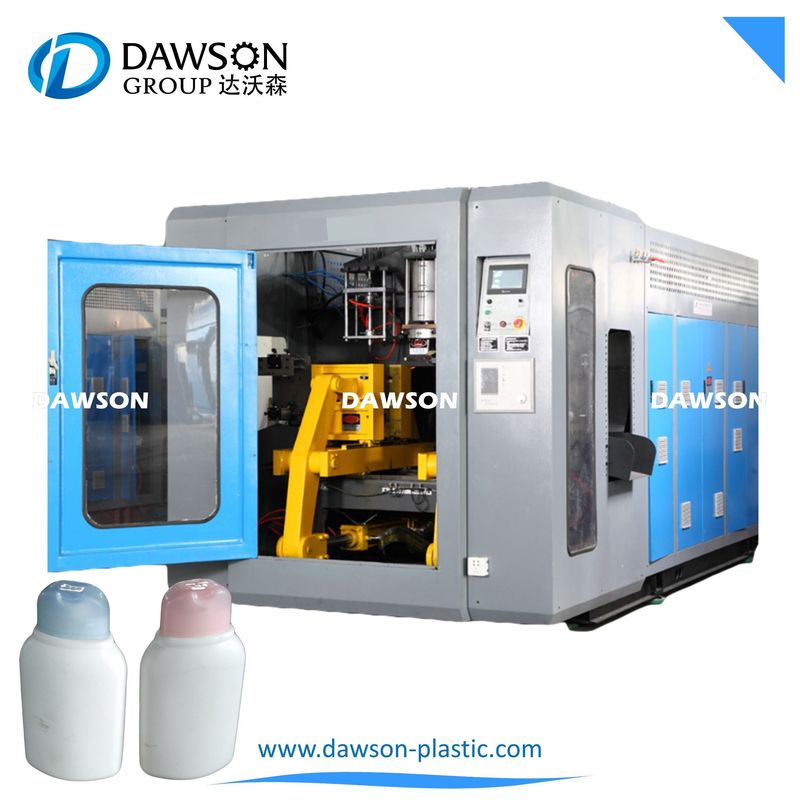

آلة نفخ القوالب الأوتوماتيكية ABLB75II
شالمنتج: 0 ~ 5 لتر زجاجات
شمزود الطاقة: 380/220 فولت 50/60 هرتز ثلاثي الأطوار
شرقم رأس القالب:أعزب / مزدوج
شالمواد الخام المناسبة: PE ، PP ، PVC ، PS ، PETG
شسعة الإخراج: 220 ~ 240 قطعة / ساعة (5 لتر) / برأس واحد
450 ~ 480 قطعة / ساعة (1 لتر) / برأس مزدوج
| المعلمات الأساسية | مادة مناسبة | PE.PP ، PVC ، PS ، PETG ، وهلم جرا | ||
| الحجم الاقصى | 5إل(رأس واحد) | |||
| الطاقة الانتاجية | 220 ~ 240 قطعة / ساعة | |||
| بحجم | 3.8 * 2.3 * 2.5 (م) | |||
| وزن | 4.8 ت | |||
| النظام | تخصيص | حدود | ملحوظة | |
| نظام اللدائن | ||||
| لخص | نظام بلاستيكي عالي الكفاءة منخفض استهلاك الطاقة ، تحكم في محول الطاقة ، وظيفة الحماية الذاتية عند بدء التشغيل في درجة حرارة منخفضة | |||
| المخفض | مادة جسم صندوق التروس: HT200 مادة الترس: ZG35CrMo مادة تحمل: 42CrMo المعالجة الحرارية للعتاد: التبريد |
ماركة:GuoTai (أفضل مورد علبة التروس في الصين) |
||
| برغي | ∮75 مم ، نسبة L / D 25/1 ، مادة:38CrMoALA المعالجة الحرارية بالنترة التبريد بواسطة مروحة التبريد |
نظام التبريد متاح | ||
| تلدين | 100 كجم / ساعة | HDPE | ||
| منطقة التدفئة | 3-4 سخان المنيوم | تدفئة تلقائية | ||
| قوة التسخين | 4KW / ساعة | |||
| محرك البثق | ثلاثة مرحلة المحرك غير المتزامن(380 فولت ، 50 هرتز) 30 حصان | ماركة:سيمنز | ||
| مروحة تبريد | 3-4 المنطقة | تبريد أوتوماتيكي | ||
نظام البثق |
||||
| لخص | سبائك الصلب عالية الجودة ، مركز التغذية أفايبل للتغيير إلى رأس يموت مزدوج أو رؤوس ثلاثية |
|||
| رقم رأس يموت | رأس واحد لـ 5 لتر / رأس مزدوج لـ 1 لتر | |||
| مسافة مركز رؤوس يموت | 130 مم أو 160 مم لرأس يموت مزدوج 75 مم أو 80 مم لأربعة رؤوس يموت |
|||
| يموت رأس | مادة رأس القالب:38CrMoAlA + 40Cr + 45 # فولاذ يموت درجة مرآة الذرة رئيس |
نحن نقدم مجموعة كاملة لكل عينة مجانية | ||
| تدفئة | 3-4 دورة تسخين من الفولاذ المقاوم للصدأ مع سخان نوع التوصيل الحرارية عالية الجودة لفحص درجة الحرارة |
سخان نوع المكونات أكثر سهولة وملاءمة لتغيير رؤوس يموت | ||
| قوة التسخين | 3 ~ 5 كيلو واط | |||
| نظام التثبيت | نظام التشحيم الأوتوماتيكي لنظام التثبيت | |||
| تحامل القوة | 80 كيلو نيوتن | |||
| مسافة القالب | 150~560 ملم | |||
| ماكس حجم القالب | 400 × 450 ملم | |||
| الصوانى تتحرك السكتة الدماغية | 520 مم | |||
| تشحيم | مجهزة بنظام تزييت أوتوماتيكي | |||
نظام كهربائي |
لخص | PLC + شاشة تعمل باللمس (واجهة بين الإنسان والآلة) نظام التحكم في آلة التشكيل بالبثق والبثق القياسي (المراقبة التلقائية ، إنذار الأعطال ، العد التلقائي ، الوظيفة الإضافية المتاحة) | سيمنز أو ميتسوبيشيPLC نظام+ شاشة تعمل باللمس |
|
| واجهة التشغيل | شاشة تعمل باللمس ، نظام إنذار تلقائي للتشخيص الذاتي | |||
| التحكم في درجة الحرارة | وحدة التحكم في درجة الحرارة التلقائية | وحدة سيمنز أو ميتسوبيشي | ||
| قطع كهربائية | شنايدر للكهرباء و اومرون ريلاى | |||
| الحماية الكهربائية | أمبير الزائد ، ماس كهربائى وظيفة الحماية الذاتية للدائرة الكهربائية | |||
| تحكم باريسون | JAPAN MOOG 100 نقطة تحكم باريسون + صمام مؤازر Moog + خزان الزيت غير القابل للصدأ + أنابيب الزيت والتجهيزات (اختياري :10500 دولار أمريكي/ مجموعة كاملة إذا لزم الأمر) |
|||
| العاكس | دلتا (تايوان)380V50 هرتز واحد للمسمار الرئيسي + آخر لبرغي خط الرافعة |
|||
| النظام الهيدروليكي | لخص | كتلة هيدروليكية متكاملة متعددة الوظائف التحكم النسبي ، عالية الكفاءة | ||
| محرك مضخة الزيت | ثلاثة مرحلة المحرك غير المتزامن(380 فولتو50 هرتز) 7.5 كيلو واط | |||
| مضخة وقود | مضخة مزدوجة مستوردة | |||
| الصمامات | صمامات هيدروليكية JAPAN YUKEN | |||
| صمام هيدروليكي يوكن تحكم دقيق أكثر أمانًا وسهولة في التشغيل والصيانة كما تتجنب سلسلة YUKEN أي مشكلة تسرب داخلية أو خارجية ، مما يجعل العملية كلها موثوقة وآمنة. |
||||
| O- الأختام | جودة عالية O- الأختام |
نحن نقدم قطع غيار لكل مادة مانعة للتسرب | ||
| أنابيب الزيت | طبقة مزدوجة مقاومة الضغط الزائد | |||
| ضغط النظام | LP 100 بار / HP 130 بار خيوط استخدام الكتلة الهيدروليكية للوصلات اللولبية GE (ISO 1179) |
|||
| نظام التبريد | دورة تبريد المياه المنفصلة ، نظام تبريد مبرد الزيت مبرد زيت عالي الجودة |
|||
| نظام هوائي | لخص | نظام هوائي تايوان AIRTAC | ||
| ضغط جوي | 0.8 ميجا باسكال | |||
| إزاحة الهواء | 0.8M3 / دقيقة | |||
| صمام الكهرومغناطيسي | ايرتك | |||
| نظام التبريد | لخص | نظام تبريد منفصل للقالب والبرميل ونظام الزيت | ||
| وسط تبريد | ماء | |||
| تدفق المياه | 80 لتر / دقيقة | |||
| ضغط المياه | 0.3-0.6 ميجا باسكال | |||
| نوع آلة نفخ القوالب |
قولبة النفخ بالبثق في قولبة النفخ بالبثق (EBM) ، يتم صهر البلاستيك وبثقه في أنبوب مجوف (بارسون).ثم يتم التقاط هذا الباريسون عن طريق إغلاقه في قالب معدني مبرد.ثم ينفخ الهواء في الباريسون ، وينفخه في شكل زجاجة أو وعاء أو جزء مجوف.بعد أن يبرد البلاستيك بشكل كافٍ ، يتم فتح القالب وإخراج الجزء. عمليات EBM قد يكون إما مستمرًا (بثق مستمر للباريسون) أو متقطعًا.يمكن تصنيف أنواع معدات EBM على النحو التالي: 1. معدات البثق المستمر
البوليمرات الأساسية ، مثل PP ، HDPE ، PVC و PET يتم بثقها بشكل مشترك مع راتنجات ذات حاجز عالي ، مثل EVOH أو النايلون ، لتوفير مقاومة نفاذية للماء أو الأكسجين أو ثاني أكسيد الكربون أو مواد أخرى.في تطبيقات الألبان ، من الممكن بثق طبقة سوداء تحجب الضوء في الطبقة الوسطى من الحاويات ، مع راتنج أبيض غير شفاف يستخدم في الطبقات الداخلية والخارجية. مقارنة بالقولبة بالحقن ، القولبة بالنفخ هي عملية ضغط منخفض ، مع ضغط هواء نفخ نموذجي من 25 إلى 150 رطل / بوصة مربعة.تسمح عملية الضغط المنخفض هذه بإنتاج محطات تثبيت اقتصادية منخفضة القوة ، بينما لا يزال من الممكن إنتاج الأجزاء بتشطيبات سطحية تتراوح من اللمعان العالي إلى التركيب.كما تساعد الضغوط المنخفضة الناتجة في الأجزاء المصبوبة في جعل الحاويات مقاومة للتشقق الناتج عن الإجهاد والضغط البيئي. آلات رئيس المجمع يستخدم لقولبة النفخ البثق للأجزاء المجوفة الصناعية الكبيرة.تشمل الأمثلة على الأجزاء التي يتم إنتاجها في هذه الماكينة البراميل ، وعلب القمامة ، وألواح السيارات ، ومعدات الملاعب ، والحاويات الكبيرة ، مثل Jerry Cans ، لتخزين السوائل.معظم الأجزاء التي يتم إنتاجها على آلات رأس المركب تكون ذات طبقة واحدة ؛ومع ذلك ، فإن الآلات المتخصصة قادرة على إنتاج أجزاء تصل إلى سبع طبقات فريدة من البلاستيك - تُستخدم هذه الآلات بشكل أساسي لتصنيع خزانات بنزين السيارات ذات الطبقات الحاجزة. |
| ماكينات بلاستيك نقدمها .... |
آلة نفخ القوالب البثق آلة نفخ الحقن آلة نفخ الزجاجة PET آلة صب Injeciton حقن ضربة صب الإمتداد آلة |
| تطبيقات .... |
مواد كيميائية :زجاجات مبيدات الآفات والدلاء الصناعية ، والدلاء الكيميائية وغيرها من الدلاء المجوفة المصبوبة بالنفخ. مستحضرات التجميل والأدوية:زجاجات اللقاح وزجاجات الأدوية وألواح الأسرة الطبية وصناديق مستحضرات التجميل والجرار وزجاجات الفازلين وغيرها من منتجات الآلات البلاستيكية المستخدمة في مجالات التجميل والطب. أسرة :زجاجات بلاستيكية فارغة ، عبوات بلاستيكية ، مثل زجاجات هلام الاستحمام ، زجاجات الشامبو ، زجاجات غسول الجسم ، زجاجات منظفات الغسيل ، زجاجات مواد التنظيف ، زجاجة معقم اليدين ، زجاجة مطهرة ، زجاجة مطهر للكحول وما إلى ذلك والتي تستخدم غالبًا في الحياة اليومية . داخلي وخارجي :تستخدم المنتجات البلاستيكية على نطاق واسع ، مثل أواني الزهور البلاستيكية المجوفة ، وعلب الري البلاستيكية ، وبيوت الحيوانات الأليفة البلاستيكية ، وصناديق التخزين البارد البلاستيكية ، ولعب الأطفال البلاستيكية ، وكراسي الحافلات البلاستيكية ، والطاولات والكراسي البلاستيكية ، وعلب القمامة البلاستيكية ، وأقماع المرور البلاستيكية ، والحياة البلاستيكية العوامات ، العوامات البلاستيكية ، العوامات البلاستيكية ، العارضات البلاستيكية ، إلخ ، يمكن رؤية منتجات الآلات البلاستيكية في كل مكان. طعام وشراب :التطبيقات الشائعة للمنتجات البلاستيكية في صناعة الأغذية والمشروبات هي زجاجات الكاتشب وزجاجات صلصة الصويا وزجاجات العسل وزجاجات صلصة الخردل وزجاجات الحليب وزجاجات الزبادي وزجاجات العصير وزجاجة الكحول وما إلى ذلك. تطبيقات صناعة المشروبات والأغذية. تزييت:التطبيقات الأكثر شيوعًا لآلات تشكيل النفخ بالبثق المجوف هي براميل زيت التشحيم ، وزجاجات زيت التشحيم 1 لتر 2 لتر ، وعلب 5 لتر 10 لتر ، و 10 لترًا من 20 لترًا من 25 إلى 30 لترًا من زيت التشحيم جيري ، وحتى براميل كبيرة من 60 لترًا إلى 250 لترًا. السيارات:يمثل استخدام المنتجات البلاستيكية أيضًا جزءًا كبيرًا من أجزاء السيارات ، مثل الأجزاء البلاستيكية في محركات السيارات ، وسيقان أمان السيارات البلاستيكية ، ومقابض الأبواب البلاستيكية ، وأغطية مصابيح السيارة البلاستيكية ، إلخ. |
